| № по схеме | Наименование | Обозначение | Описание | Фото |
| 1 | Винт ходовой | 16К20.010.401 | РМЦ-710мм
Tr=44×12 L=1500мм |
|
| 1 | Винт ходовой | 16К20.011.403 | РМЦ-1000мм
Tr=44×12 L=1790мм |
|
| 1 | Винт ходовой | 16К20.012.401 | РМЦ-1400мм
Tr=44×12 L=2190мм |
|
| 1 | Винт ходовой | 16К20.016.401 | РМЦ-2000мм
Tr=44×12 L=2790мм |
|
| 2 | Ходовой вал | 16К20.010.402 | РМЦ-710мм
L=1590мм |
|
| 2 | Ходовой вал | 16К20.011.404 | РМЦ-1000мм
L=1880мм |
|
| 2 | Ходовой вал | 16К20.012.402 | РМЦ-1400мм
L=2280мм |
|
| 2 | Ходовой вал | 16К20.016.402 | РМЦ-2000мм
L=2325мм |
|
| 4 | Рейка | 16К20.011.432 | L=347мм
Z=37; M=3 |
|
 |

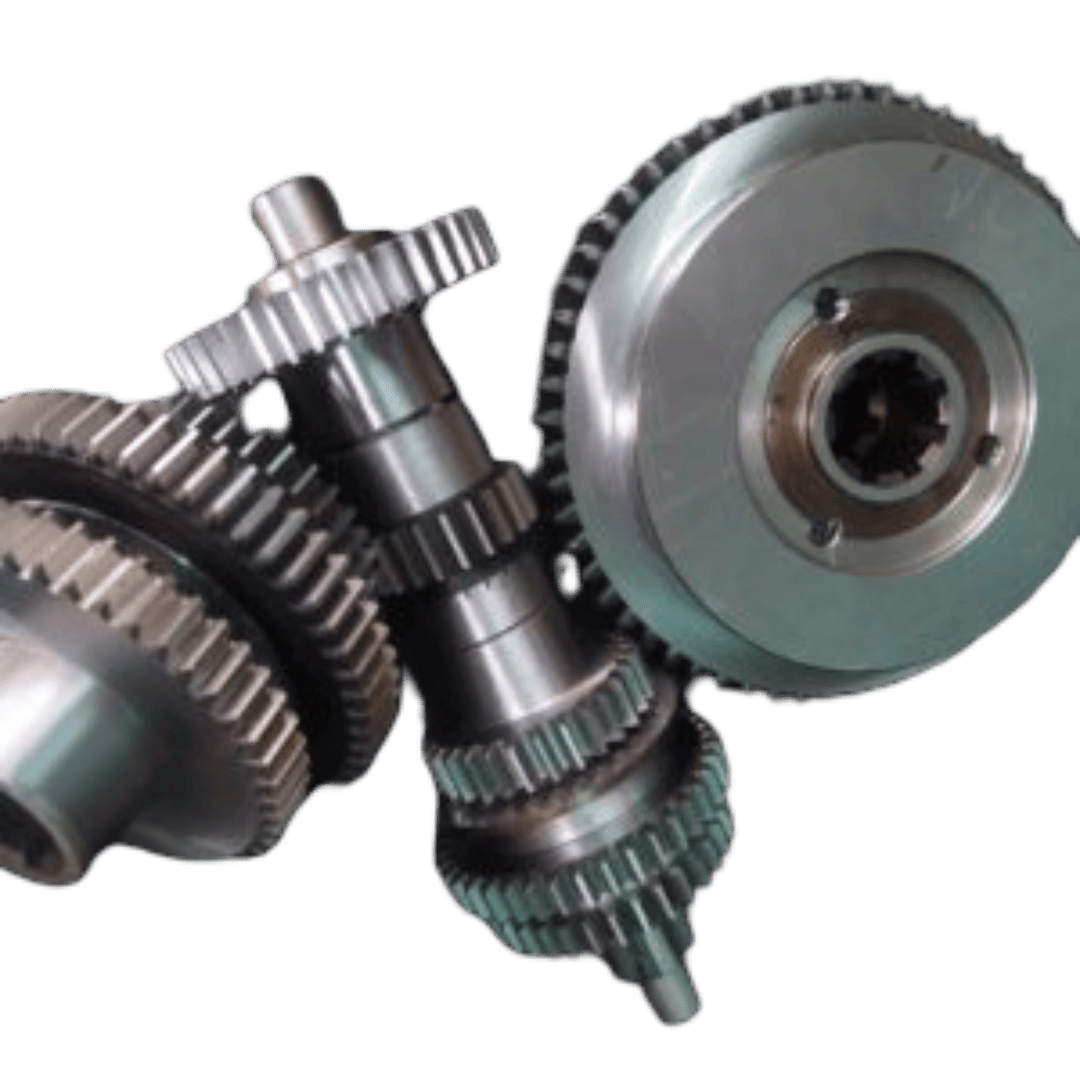

||||
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Вал фрикциона в сборе | 16К20.020.600 СБ | |||
| 10 | Вал I оси | 16К20.020.402 | Вал фрикционной муфты | |
| 18 | Шестерня | 16К20.020.438/1 | Z=56; M=2,25 | |
| 18 | Шестерня | 16К20.020.438/2 | Z=51; M=2,25 | |
| 22 | Шестерня | 16К20.020.444 | Z=50; M=2,25 | |
| 35 | Коромысло | 16К20.020.469 | ||
| 38 | Диск фрикционный внутренний | 16К20.020.485 | 8 шлицов | |
| 39 | Диск фрикционный наружный | 16К20.020.486 | 4 паза | |
| 14 | Вал II оси | 16К20.020.406 | ||
| 19 | Шестерня | 16К20.020.441/1 | Z=34; M=2,25 | |
| 19 | Шестерня | 16К20.020.441/2 | Z=39; M=2,25 | |
| 27 | Шестерня | 16К20.020.449 | Z=29; M=2,25 | |
| 25 | Шестерня | 16К20.020.447 | Z=38; M=2,25 | |
| 26 | Шестерня | 16К20.020.448 | Z=21; M=2,25 | |
| 12 | Вал III оси | 16К20.020.404 | ||
| 7 | Шестерня | 16К20.020.190/1 | Z=38; M=2,25 | |
| 7 | Шестерня | 16К20.020.190/2 | Z=55; M=2,25 | |
| 7 | Шестерня | 16К20.020.190/3 | Z=47; M=2,25 | |
| 23 | Шестерня | 16К20.020.445 | Z=45; M=3 | |
| 24 | Шестерня | 16К20.020.446 | Z=15; M=3,5 | |
| 42 | Шестерня | 16К20.020.515/1 | Z=60; M=3 | |
| 42 | Шестерня | 16К20.020.436/2 | Z=30; M=3,5 | |
| 48 | Лента тормозная | 16К20.020.502 | Лента в сборе | |
| 44 | Вал-шестерня IV оси | 16К20.020.532 | Z=18; M=3 | |
| 20 | Шестерня | 16К20.020.442 | Z=60; M=3,5 | |
| 21 | Шестерня | 16К20.020.443 | Z=45; M=3 | |
| 11 | Вал V оси | 16К20.020.403 | ||
| 17 | Шестерня | 16К20.020.437 | Z=30; M=3,5 | |
| 45 | Шестерня | 16К20.020.533 | Z=72; M=3 | |
| Шестерня | Z=88; M=2,5 | |||
| 9 | Вал VI оси Шпиндель | 16К20.020.398 | Под подшипники
3-182120 46216 |
|
| 9 | Вал VI оси Шпиндель | 16К20.020.401 | Под подшипники
697920Л 17716Л |
|
| 5 | Шестерня | 16К20.020.140/01 | Z=48; M=3 | |
| 5 | Шестерня | 16К20.020.140/02 | Z=60; M=3,5 | |
| 28 | Шестерня | Z=43; M=3
Z=52; M=4 |
||
| 47 | Вал VII оси | 16К20.020.405 | ||
| 6 | Шестерня | 16К20.020.180/1 | Z=24; M=2,25 | |
| 6 | Шестерня | 16К20.020.180/2 | Z=36; M=2,25 | |
| 13 | Вал VIII оси | 16К20.020.398 | ||
| 30 | Шестерня | 16К20.020.451 | Z=30; M=2,25 | |
| 41 | Шестерня | 16К20.020.503/1 | Z=45; M=3 | |
| 41 | Шестерня | 16К20.020.503/2 | Z=60; M=2 | |
| 15 | Вал XII оси | 16К20.020.408 | ||
| 29 | Шестерня | 16К20.020.451 | Z=45; M=2,25 | |
| 46 | Вал XIII оси | 16К20.020.536 | ||
| 31 | Шестерня | 16К20.020.453 | Z=25; M=2,25 | |
| 8 | Втулка | 16К20.020.213 | ||
 |
||||
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Задняя бабка в сборе | 16Б20.03.001 | |||
| 56 | Пиноль | 16Б20П.030.401 | ||
| 57 | Винт пиноли | 16Б20П.030.402 | L=410мм
Tr=22×5 |
|
| 55 | Гайка винта пиноли | 16Б20П.030.013 | Чугунная | |
 |
||||
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Лимб продольной подачи в сборе | 16К20 | |||
| Лимб пеперечной подачи в сборе | 16К20 | |||

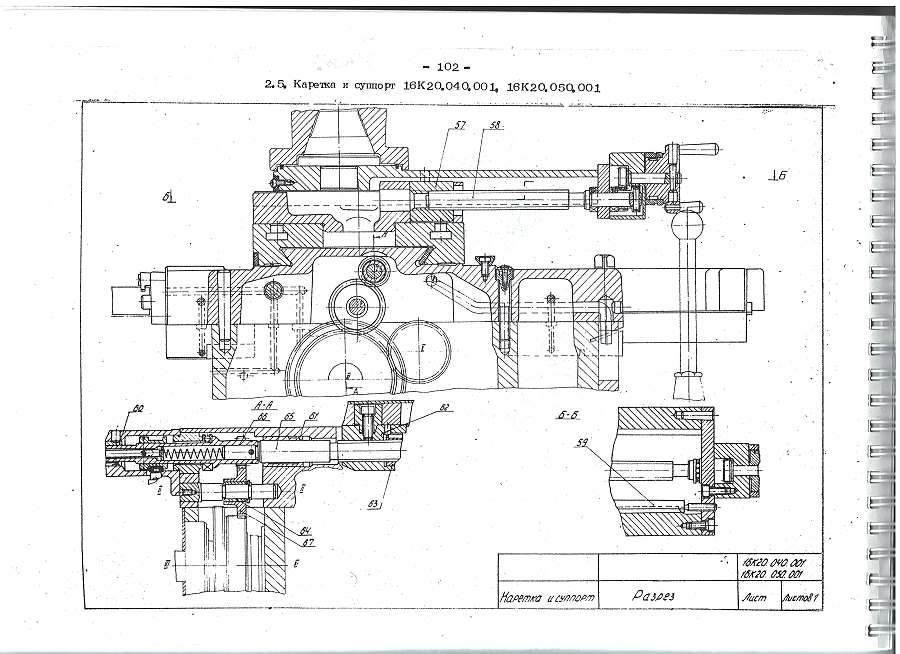

| Суппорт в сборе | 16К20.040.000СБ | |||
| Резцедержатель в сборе | 16К20.041.001 | |||
| 58 | Винт суппорта | 16К20.040.403 | L=247мм
Tr=22×5 |
|
| 57 | Гайка винта суппорта | 16К20.040.013 | Чугунная | |
| 59 | Клин суппорта | 16Б20П.040.405 | L= 343мм | |
| 65 | Винт поперечной подачи суппорта | 16К20.050.401 | L=532мм
Tr=26×5 |
|
| 62 | Гайка | 16Б20П.050.201 | ||
| 63 | Гайка | 16Б20П.050.201 | ||
| 66 | Вал-шестерня поперечной подачи суппорта | 16К20.050.402 | Z=16; M=2 | |
| Клин каретки | 16К20.50.175 | L=580мм | ||
 |
||||
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 78 | Вал VI оси | 16Б20П.061.415 | ||
| 69 | Шестерня червячная | 16Б20П.061.201 | Z=21; M=3 | |
| 85 | Червяк | 16Б20П.061.428 | Z=4; M=3 | |
| 89 | Шестерня | 16Б20П.061.437 | Z=36; M=2 | |
| 68 | Вал-шестерня XI | 16К20.061.070 | Валик реечный
Z=10; M=3 |
|
| 97 | Шестерня | 16Б20П.061.591 | Z=66; M=2,25 | |
| 98 | Шестерня | 16Б20П.061.592 | Z=55; M=2 | |
| 101 | Вал VII и VIII оси | 16Б20П.061.599 | ||
| 86 | Шестерня | 16Б20П.061.431 | Z=17; M=2 | |
| 99 | Шестерня | 16Б20П.061.593 | Z=41; M=2 | |
| 77 | Вал IX и X оси | 16Б20П.061.414 | ||
| 87 | Шестерня | 16Б20П.061.432 | Z=36; M=2 | |
| 88 | Шестерня | 16Б20П.061.436 | Z=34; M=2 | |
| 81 | Вал III и IV оси | 16Б20П.061.419 | ||
| 73 | Шестерня | 16Б20П.061.352 | Z=32; M=1,5 | |
| 90 | Шестерня | 16Б20П.061.441 | Z=30; M=1,5 | |
| 91 | Шестерня | 16Б20П.061.442 | Z=30; M=1,5 | |
| 74 | Шестерня | 16Б20П.061.353 | Z=36; M=1,25
Z=18; M=1,25 |
|
| 95 | Муфта | 16Б20П.061.556 | ||
| 96 | Шестерня | 16Б20П.061.569 | Z=35; M=1,25 | |
| 97 | Шестерня | 16Б20П.061.591 | Z=66; M=2 | |
| 98 | Шестерня | 16Б20П.061.592 | Z=55; M=2 | |
| 99 | Шестерня | 16Б20П.061.593 | Z=41; M=2 | |
| 100 | Вал-шестерня | 16Б20П.061.598 | Z=17; M=1,25 | |
| Насос плунжерный | 16К20.061.07 | |||
| 70 | Гайка маточная | 16Б20П.061.202 | 1 полугайка | |
 |
||||
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 127 | Вал | 16Б20П.070.501 | ||
| 125 | Шестерня | 16Б20П.070.497 | Z=28; M=2,25
Z=24; M=2 |
|
| 129 | Вал-шестерня | 16Б20П.070.546 | Z=24; M=2 | |
| 118 | Шестерня | 16Б20П.070.432 | Z=28; M=2
Z=48; M=2 |
|
| 126 | Шестерня | 16Б20П.070.498 | Z=28; M=2
Z=48; M=2 |
|
| 102 | Вал-шестерня | 16Б20П.070.010 | Z=21; M=2 | |
| 128 | Вал | 16Б20П.070.543 | ||
| 109 | Шестерня | 16Б20П.070.419 | Z=28; M=2,25 | |
| 110 | Шестерня | 16Б20П.070.421 | Z=30; M=2,25 | |
| 111 | Шестерня | 16Б20П.070.422 | Z=42; M=1,75 | |
| 123 | Шестерня | 16Б20П.070.438 | Z=28; M=2,25
Z=38; M=1,75 Z=32; M=1,5 |
|
| 131 | Шестерня | 16Б20П.070.548 | Z=32; M=1,5
Z=30; M=2 |
|
| 130 | Шестерня | 16Б20П.070.547 | Z=28; M=2 | |
| 107 | Вал-шестерня | 16Б20П.070.408 | Z=15; M=2 | |
| 119 | Шестерня | 16Б20П.070.434 | Z=45; M=2
Z=35; M=2 |
|
| 106 | Вал | 16Б20П.070.406 | ||
| 112 | Шестерня | 16Б20П.070.423 | Z=35; M=2 | |
| 120 | Шестерня | 16Б20П.070.435 | Z=40; M=2
Z=24; M=2 |
|
| 105 | Вал | 16Б20П.070.403 | ||
| 115 | Шестерня | 16Б20П.070.427 | Z=28; M=2,25
Z=35; M=2 |
|
| 116 | Шестерня | 16Б20П.070.428 | Z=25; M=2,25
Z=30; M=1,75 |
|
| 117 | Шестерня | 16Б20П.070.429 | Z=34; M=1,75
Z=32; M=1,5 |
|
| 122 | Шестерня | 16Б20П.070.437 | Z=33; M=2
Z=32; M=1,5 |
|
| 103 | Вал | 16Б20П.070.401 | ||
| 121 | Шестерня | 16Б20П.070.436 | Z=18; M=2
Z=28; M=2 |
|
| 104 | Вал | 16Б20П.070.402 | ||
| 113 | Шестерня | 16Б20П.070.424 | Z=28; M=2 | |
| 114 | Муфта обгонная | 16Б20П.070.425СБ | Z=39; M=2 | |
 |
||||
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 132 | Шестерня сменная | 16Б20П.080.400 | Z=48; M=2 | |
| 133 | Шестерня сменная | 16Б20П.080.401 | Z=57; M=2 | |
| 134 | Шестерня сменная | 16Б20П.080.401 | Z=86; M=2 | |
| 135 | Шестерня сменная | 16Б20П.080.402 | Z=73; M=2 | |
| 136 | Шестерня сменная | 16Б20П.080.403 | Z=64; M=2 | |
| 137 | Шестерня сменная | 16Б20П.080.404 | Z=60; M=2 | |
| 138 | Шестерня сменная | 16Б20П.080.405 | Z=44; M=2 | |
| 139 | Шестерня сменная | 16Б20П.080.406 | Z=40; M=2 | |
| 140 | Шестерня сменная | 16Б20П.080.407 | Z=36; M=2 | |
