| № | Наименование | Обозначение | Описание | Фото |

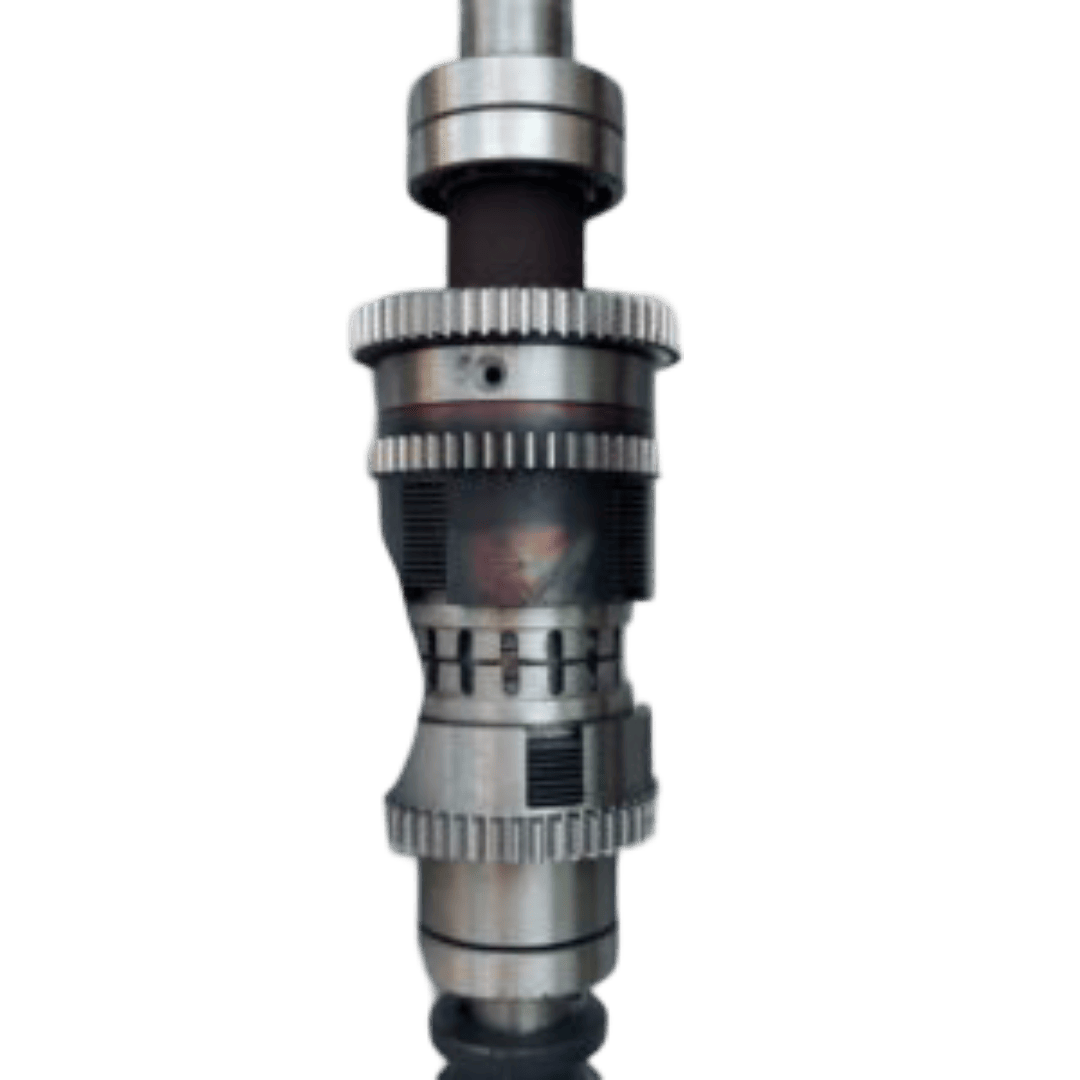

| 1 | Вал фрикциона в сборе | 1К62Д.020.015 | ||
| 2 | Вал I оси | 1К62Д.020.015 | Вал фрикционной муфты | |
| 3 | Шестерня | 1К62Д.020.019 | Z=29; M=2,25 | |
| 4 | Вал | 1К62Д.020.025 | ||
| 5 | Вал | 1К62Д.020.039 | ||
| 6 | Шестерня | 1К62Д.020.047 | Z=38; M=2,25 | |
| 7 | Тяга | 1К62Д.020.048 | ||
| 8 | Коромысло | 1К62Д.020.051 | ||
| 9 | Шестерня | 1К62Д.020.064 | Z=21; M=2,25 | |
| 10 | Диск фрикционный ( внутренний ) | 1К62Д.020.065 | ||
| 11 | Диск фрикционный ( наружный ) | 1К62Д.020.065 | ||
| 12 | Вал II оси | 1К62Д.020.152 | ||
| 13 | Муфта | 1К62Д.020.166 | ||
| 14 | Шестерня | 1К62Д.020.193 | Z=60; M=2 | |
| 15 | Шестерня | 1К62Д.020.217 | Z=30; M=3,5 | |
| 16 | Вал-шестерня | 1К62Д.020.220 | Z=22; M=2,5 | |
| 17 | Шпиндель | 1К62Д.020.224 | ||
| 18 | Вал III оси | 1К62Д.020.246 | ||
| 19 | Лента тормозная | 1К62Д.020.270СБ | ||
| 20 | Колесо зубчатое | 1К62Д.020.460 | Z=38; M=2,5
Z=55; M=2,5 Z=47; M=2,5 |
|
| 21 | Колесо зубчатое | 1К62Д.020.620 | Z=34; M=2,5
Z=39; M=2,5 |
|
| 22 | Колесо зубчатое | 1К62Д.020.650 | Z=43; M=3
Z=60; M=3,5 |
|
| 23 | Колесо зубчатое | 1К62Д.020.670 | Z=30; M=3,5
Z=65; M=3 |
|
| 24 | Колесо зубчатое | 1К62Д.020.690 | Z=56; M=2,25
Z=51; M=2,25 |
|
 |
||||
| № | Наименование | Обозначение | Описание | Фото |
| 1 | Пиноль | 1К62Д.030.002 | ||
| 2 | Винт пиноли | 1К62Д.030.003 | L=410мм Tr 28×5 | |
| 3 | Гайка винта пиноли | 1К62Д.030.004 | Чугунная | |
  |
||||
| № |
Наименование | Обозначение | Описание | Фото |
| 1 | Резцедержатель в сборе | 1К62Д.041.001 | 110мм | |
| 2 | Винт суппорта | 1К62Д.040.002 | L=252мм
Tr=22×5 |
|
| 3 | Гайка винта суппорта | 1К62Д.040.09 | Чугунная | |
| 4 | Клин суппорта | 1К62Д.040.013 | L= 355мм | |
| 5 | Винт поперечной подачи суппорта | 1К62Д.050.006 | L=576мм
Tr=26×5 |
|
| 6 | Гайка | 1К62Д.050.013 | ||
| 7 | Гайка | 1К62Д.050.014 | ||
| 8 | Вал поперечной подачи суппорта | 1К62Д.050.019 | L=219мм | |
| 9 | Шестерня | 1К62Д.050.018 | Z=20; M=2 | |
| 10 | Клин каретки | 1К62Д.50.065 | L=600мм | |
  |
||||
| № |
Наименование | Обозначение | Описание | Фото |
| 1 | Шестерня | 1К62Д.060.010 | Z=20; M=2 | |
| 2 | Вал-шестерня | 1К62Д.060.144 | Валик реечный | |
| 3 | Шестерня-муфта | 1К62Д.060.052 | Z=28; M=2 | |
| 4 | Шестерня | 1К62Д.060.053 | Z=27; M=2 | |
| 5 | Муфта | 1К62Д.060.057 | ||
| 6 | Муфта | 1К62Д.060.058 | ||
| 7 |
Муфта | 1К62Д.060.059 | ||
| 8 | Валик | 1К62Д.060.061 | ||
| 9 | Червяк | 1К62Д.060.069 | Z=4; M=4 | |
| 10 | Вал-шестерня | 1К62Д.060.148 | Z=14; M=2,25 | |
| 11 | Гайка маточная | 1К62Д.060.178/179 | 2 полугайки | |
| 12 | Корпус гайки маточной | 1К62Д.060.006 | ||
  |
||||
| № |
Наименование | Обозначение | Описание | Фото |
| 1 | Шестерня | 1К62Д.070.037 | Z=26; M=2 | |
| 2 | Шестерня | 1К62Д.070.038 | Z=28; M=2 | |
| 3 | Шестерня | 1К62Д.070.039 | Z=32; M=2 | |
| 4 | Шестерня | 1К62Д.070.041 | Z=36; M=2 | |
| 5 | Шестерня | 1К62Д.070.042 | Z=40; M=2 | |
| 6 | Шестерня | 1К62Д.070.043 | Z=44; M=2 | |
| 7 | Шестерня | 1К62Д.070.044 | Z=48; M=2 | |
| 8 | Вал-шестерня | 1К62Д.070.056 | Z=28; M=1,5 | |
| 9 | Шестерня | 1К62Д.070.089 | Z=25; M=2,25
Z=36; M=2 |
|
| 10 | Шестерня | 1К62Д.070.091 | Z=28; M=2,5 | |
| 11 | Вал-шестерня | 1К62Д.070.104 | Z=35; M=1,75 | |
