| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 14 | Винт ходовой | 1М63Б.11.151 | L=3932 мм | |
| 13 | Вал ходовой | 1М63Б.11.165 | L=4010 м | |
| 4 | Поддержка ходового винта и вала | 1м63Б.11.025 | ||
| 30 | Рейка | 1М63.01.150 | L=710мм | |
| 30 | Рейка | 1М63БГ.11.150 | L=446мм | |
|
|
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 46 | Пиноль | 1М63.03.224 | Ф=100 мм, L=475 | |
| 47 | Винт пиноли | 1М63.03.223 | L=505мм, Tr=30х6 | |
| 71 | Гайка винта пиноли | 1М63.03.037 | ||
| 24 | Клин | 1М63.03.202 | L= 405мм | |
Бабка задняя 1А64
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Пиноль | 1А64.03.275 | |||
| Шпиндель | 1А64.03.266 | |||
| Колесо червячное | 165.03.033 | |||
| Маховик | 1А64.03Э.027Б | |||
| Винт | 165.03.152 | |||
| Винт | 1А64.03.167А | |||
| Винт | 1А64.03.169 | |||
| Гайка | 1А64.03.193 | |||
| Гайка | 1А64.03.029 | |||
| Червяк | 1А64.03.234 |
|
|
||||
| № по схеме |
Наименование | Обозначение |
Описание | Фото |

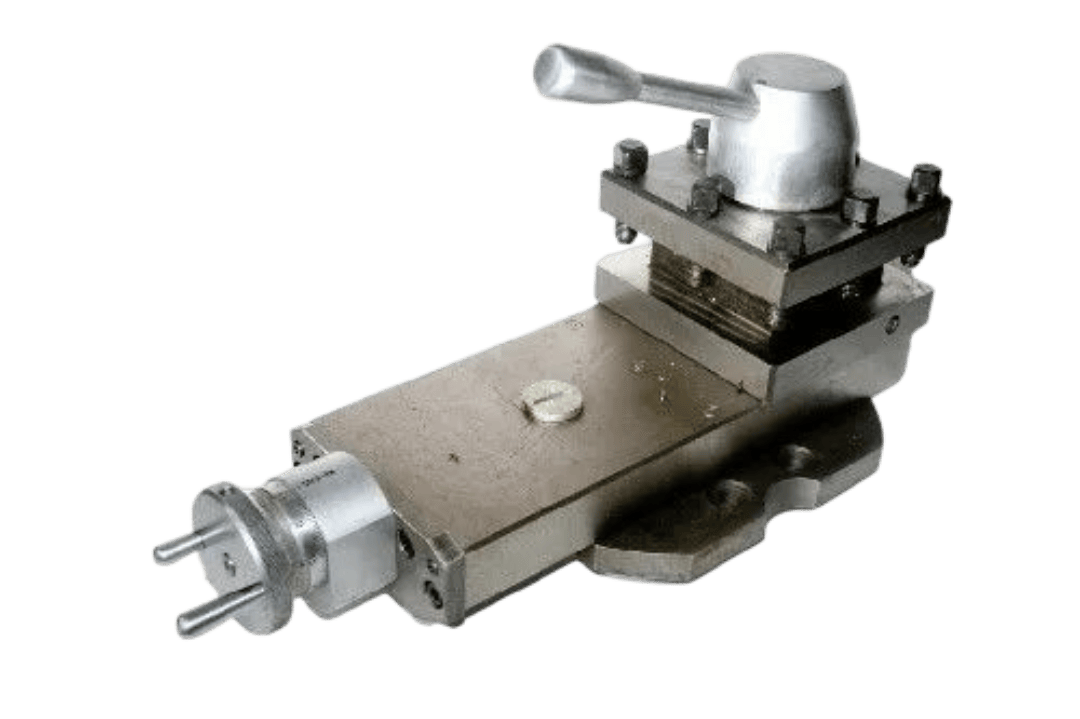

| Суппорт в сборе | 1М63Н.40Э.000 | |||
| 90 | Резцедержатель в сборе | 1М63.04.166 | ||
| 33 | Гнездо резцедержателя | 163.04.174 | ||
| 99 | Клин суппорта | 1М63.04.190 | L=412мм | |
| 75 | Винт суппорта | 1М63.04.152 | L=532 мм, Tr=22×5
г.Рязань |
|
| 75 | Винт суппорта | 63.04.152Б | L=515 мм
Tr 22×5 г.Тбилиси |
|
| 75,76 | Гайка винта суппорта | 1М63.04.128/129 | 2 полугайки | |
| Винт | 16К40.42.166 | Винт зажима резца М16 | ||
| 86 | Шестерня коническая | 1М63.04.162 | Z=25; M=2 | |
| 85 | Шестерня коническая | 1М63.04.161 | Z=25; M=2 | |
|
|
||||
| № по схеме | Наменование | Обозначение |
Описание | Фото |
| 7 | Вал реечный | 1М6Б.06.278 | Z=12; M=4 | |
| 60 | Колесо зубчатое | 1М63.06.254 | Z=66; M=3 | |
| 649 | Вал | 1М6Б.60.293 | ||
| 108 | Колесо зубчатое | 1М63.61.229 | Z=22; M=3 | |
| 110 | Колесо зубчатое | 1М63.61.228 | Z=54; M=2 | |
| 119 | Колесо зубчатое | 1М63.61.180 | Z=52; M=3 Корзина | |
| 657 | Колесо зубчатое | 1М63.60.294 | Z=55; M=3 Корзина | |
| 102 | Вал | 1М63.61.159 | ||
| 623 | Колесо зубчатое червячное | 1М63Б.60.106СБ | Z=36; M=4 | |
| Червяк | 1М63.06.150 | |||
| 106 | Колесо зубчатое | 1М63.61.165 | Z=52; M=3 | |
| 103 | Вал | 1М63.61.162 | ||
| 127 | Колесо зубчатое | 1М63.61.197 | Z=26; M=3 | |
| 648 | Вал | 1М6Б.60.292 | ||
| 105 | Колесо зубчатое | 1М63.61.164 | Z=63; M=3 | |
| Муфта обгонная | 1М63..06.900СБ | Z=44; M=3 г. Рязань | ||
| Муфта обгонная | 63.06.900СБ | Z=66; M=2 г. Тбилиси | ||
| 48 | Вал червячный | 1М63.06.150 | Вал обгонной муфты | |
| 600 | Колесо зубчатое | 1М63Б.60.250 | Z=28; M=2 | |
| 601 | Колесо зубчатое | 1М63Б.60.251 | Z=25; M=2 | |
| 137 | Вал-шестерня | 1М63.61.228 | Z=54; M=2 | |
| 107 | Колесо зубчатое | 1М63.61.230 | Z=23; M=2 | |
| Кольцо делительное | 1М63Б.60.284 | Лимб 200 делений | ||
| Насос плунжерный фартука | 1М63.06.900 | г. Рязань | ||
| Насос плунжерный фартука | 63.06.900 | г. Тбилиси | ||
|
|
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 76 | Вал | 1М63Б.70.239 | ||
| 55 | Колесо зубчатое | 1М63Б.70.210 | Z=32; M=3 | |
| 56 | Колесо зубчатое | 1М63Б.70.211 | Z=24; M=3 | |
| 57 | Муфта-колесо зубчатое | 1М63Б.70.238 | Z=24; M=3 | |
| 70 | Колесо зубчатое | 1М63Б.70.247 | Z=32; M=2,5 | |
| 75 | Колесо зубчатое | 1М63Б.70.230 | Z=40; M=2,75 | |
| 54 | Вал | 1М63Б.70.209 | ||
| 58 | Колесо зубчатое | 1М63Б.70.213 | Z=28; M=2,5 | |
| 59 | Колесо зубчатое | 1М63Б.70.214 | Z=30; M=2,75 | |
| 60 | Колесо зубчатое | 1М63Б.70.215 | Z=35; M=2,75 | |
| 61 | Колесо зубчатое | 1М63Б.70.216 | Z=28; M=3 | |
| 62 | Колесо зубчатое | 1М63Б.70.217 | Z=36; M=2,5 | |
| 63 | Колесо зубчатое | 1М63Б.70.218 | Z=35; M=3 | |
| 64 | Колесо зубчатое | 1М63Б.70.219 | Z=42; M=2 | |
| 67 | Вал-шестерня | 1М63Б.70.222 | Z=17; M=2,5 | |
| 68 | Колесо зубчатое | 1М63Б.70.223 | Z=40; M=2,5 | |
| 69 | Колесо зубчатое | 1М63Б.70.224 | Z=40; M=2,5 | |
| 73 | Колесо зубчатое | 1М63Б.70.228 | Z=60; M=2,25 | |
| 74 | Колесо зубчатое | 1М63Б.70.229 | Z=30; M=2,5 | |
| 79 | Колесо зубчатое | 1М63Б.70.234 | Z=25; M=2,75 | |
| 78 | Вал-шестерня | 1М63Б.70.240 | Z=21; M=2,25 | |
| 77 | Колесо зубчатое | 1М63Б.70.232 | Z=40; M=2,5 | |
| 84 | Вал | 1М63Б.70.271 | ||
| 31 | Колесо зубчатое | 1М63Б.70.168 | Z=30; M=2,75 | |
| 32 | Колесо зубчатое | 1М63Б.70.169 | Z=36; M=2,5 | |
| 65 | Колесо зубчатое | 1М63Б.70.220 | Z=25; M=3 | |
| 108 | Колесо зубчатое | 1М63Б.70.151 | Z=36; M=2,75 | |
| 109 | Колесо зубчатое | 1М63Б.70.152 | Z=42; M=2,5 | |
| 48 | Вал | 1М63Б.70.203 | ||
| 33 | Колесо зубчатое | 1М63Б.70.180 | Z=30; M=2,5 | |
| 71 | Колесо зубчатое | 1М63Б.70.226 | Z=40; M=2,75 Корзина | |
| 47 | Поводок | 1М63Б.70.201 | ||
| 72 | Колесо зубчатое | 1М63Б.70.227 | Z=55; M=2,5 Корзина | |
| Ручка коробки подач | 16К30.70.244 | |||
| Ручка коробки подач | 1М63Б.70.188 | |||
| Ручка коробки подач | 1М63Б.70.275 | |||
| Ручка коробки подач | 1М63Б.71.154 | |||
|
|
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| Винт поперечной подачи суппорта | 1М63Б.403/3.151 | L=1030мм
Под конусную линейку |
||
| Вал | 1М63Б.403/3.152 | L=475мм
Под конусную линейку |
||
| 132 | Винт поперечной подачи суппорта | 1М63.41.268 | L=1154 мм Tr 28×5 г. Рязань | |
| 73 | Гайка винта поперечной подачи суппорта | 1М63.04.119 | ||
| 70 | Гайка червячная винта поперечной подачи суппорта | 1М63Б.40.106 | Под червяк ф=16мм | |
| 70 | Гайка червячная винта поперечной подачи суппорта | 1М63.04.120 | Под червяк ф=12мм | |
| 422 | Червяк | 1М63.40.201 | ф=16мм | |
| 422 | Червяк | 1М63.04.171 | ф=12мм | |
| 132 | Винт поперечной подачи суппорта | 63.04.151А | L=1127 мм Tr 28×5
г. Тбилиси |
|
| Гайка винта поперечной подачи суппорта | 63.04.216 | г. Тбилиси | ||
| 67 | Кронштейн | 1М63Б.40.035 | Кронштейн винта поперечной подачи | |
| 96 | Клин каретки | 1М63.04.181 | L=740 мм | |
|
|
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| Ось | 1М63.08.189 | |||
| Ось | 1М63.08.190 | |||
| Колесо зубчатое | 1М63Б.08.163 | Z=54; M=2 | ||
| Колесо зубчатое | 1М63Б.08.164 | Z=72; M=2 | ||
| Колесо зубчатое | 1М63Б.08.165 | Z=66; M=2 | ||
| Колесо зубчатое | 1М63Б.08.166 | Z=86; M=2 | ||
| Колесо зубчатое | 1М63Б.08.167 | Z=73; M=2 | ||
| Колесо зубчатое | 1М63Б.08.168 | Z=48; M=2 | ||
| Колесо зубчатое | 1М63Н.08.175 | Z=36; M=2 | ||
| Колесо зубчатое | 1М63Н.08.176 | Z=84; M=2 | ||
