| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 17 | Винт ходовой | 1Н65.10.151 | L=4225мм Tr 70х12 | |
| 18 | Вал ходовой | L=4325мм ф=55мм | ||
| Поддержка ходового винта и вала | 165.21.010 | |||
| 30 | Рейка | 1М64.11.152 | L=800мм Z=51; M=5 | |
  |
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 105 | Вал I оси | 165.02.445 | ||
| 106 | Колесо зубчатое | 165.02.446 | Z=32; M=3,5 | |
| 146 | Колесо зубчатое | 1А64.02.942 | Z=34; M=2 | |
| 172 | Шкив | 1А64.02.761 | ||
| 201 | Фланец шкива | 1А64.02.889 | ||
| 197 | Вал II оси | 1А64.02.881 | ||
| 179 | Колесо зубчатое | 1А64.02.841 | Z=21; M=4 | |
| 180 | Колесо зубчатое | 1А64.02.842 | Z=54; M=3,5 | |
| 181 | Колесо зубчатое | 1А64.02.848 | Z=35; M=4 | |
| 198 | Вал III оси | 1А64.02.938 | ||
| 187 | Колесо зубчатое | 1А64.02.861 | Z=42; M=4 | |
| 188 | Колесо зубчатое | 1А64.02.862 | Z=49; M=4 | |
| 189 | Колесо зубчатое | 1А64.02.864 | Z=35; M=4 | |
| 190 | Колесо зубчатое | 1А64.02.865 | Z=18; M=6 | |
| 186 | Вал IV оси | 1А64.02.857 | ||
| 147 | Колесо зубчатое | 1А64.02.348 | Z=36; M=5 | |
| 185 | Колесо зубчатое | Z=21; M=4,5 | ||
| 7 | Колесо зубчатое | 1А64.02.349 | Z=49; M=4 | |
| 7 | Колесо зубчатое | 165.02.800 | Z=42; M=4 | |
| 7 | Колесо зубчатое | 165.02.801 | Z=38; M=6 | |
| 205 | Вал V оси | 1А64.02.898 | ||
| 84 | Колесо зубчатое | 165.02.439 | Z=50; M=5 | |
| 153 | Колесо зубчатое | 1А64.02.381 | Z=24; M=5 | |
| 182 | Колесо зубчатое | 1А64.02.850 | Z=36; M=5 | |
| 183 | Колесо зубчатое | 1А64.02.851 | Z=59; M=4,5 | |
| 49 | Вал-шестерня VI оси | 165.02.410 | Z=20; M=6 | |
| 50 | Колесо зубчатое | 165.02.160 | Z=48; M=5 | |
| Вал VII оси | Шпиндель | |||
| 47 | Колесо зубчатое | 165.02.151 | Z=75; M=5 | |
| 48 | Колесо зубчатое | 165.02.152 | Z=60; M=5 | |
| 79 | Вал VIII оси | 165.02.374 | ||
| 72 | Колесо зубчатое | 165.02.406 | Z=50; M=5
Z=40; M=5 |
|
| 78 | Колесо зубчатое | 165.02.372 | Z=40; M=5 | |
| 248 | Колесо зубчатое | 164.02.173 | Z=38; M=3 | |
| 196 | Вал IX оси | 1А64.02.880 | ||
| 191 | Колесо зубчатое | 1А64.02.866 | Z=57; M=3 | |
| 135 | Вал X оси | 1А64.02.237 | ||
| 178 | Колесо зубчатое | 1А64.02.832 | Z=36; M=3
Z=36; M=3 |
|
  |
||||

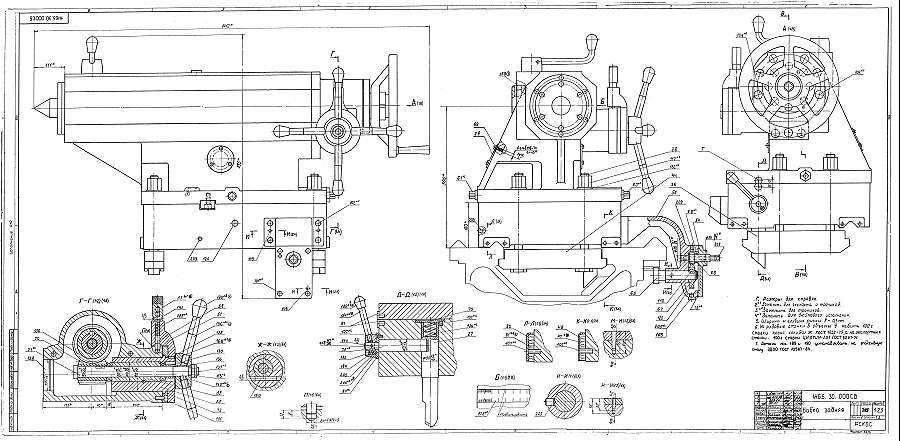

| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 12 | Пиноль | 1Н65.30.150 | Ф=180 мм, L=860мм | |
| 13 | Шпиндель пиноли | 1Н65.30.151 | ||
| 19 | Колесо зубчатое | 1Н65.30.157 | Z=32; M=2,5 | |
| 43 | Колесо червячное | 165.03.033 | ||
| 70 | Червяк | 1А64.03.234 | ||
| Центр установочный | 1М65 | |||
 |

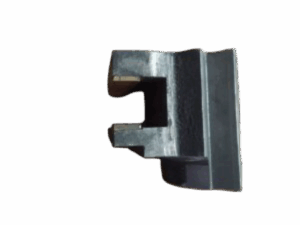

||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| Суппорт в сборе | 1Н65.40.000 | |||
| 45 | Резцедержатель в сборе | 1Н65.40.000 | ||
| 26 | Клин суппорта | 1Н65.40.164 | L=620мм | |
| 27 | Винт суппорта | 1Н65.40.165 | L=645 мм, Tr 30×6 | |
| 7,8 | Гайка винта суппорта | 1Н65.40.100
1Н65.40.101 |
2 полугайки | |
| 11 | Винт | 1Н65.40.173 | Винт зажима резца М20 | |
| 15 | Муфта кулачковая | 1Н65.40.153 | ||
| 16 | Шестерня коническая | 1Н65.40.154 | Z=23; M=3 | |
| 17 | Шестерня коническая | 1Н65.40.155 | Z=23; M=3 | |
| 18 | Колесо зубчатое | 1Н65.40.156 | Z=25; M=3 | |
 |
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 35 | Вал | 1Н65.50.158 | L=1212мм | |
| 27 | Винт поперечной подачи суппорта | 1Н65.50.150 | L=1558 мм Tr 36×6 | |
| 23 | Гайка червячная винта поперечной подачи суппорта | 1Н65.50.103 | Под червяк ф=16мм | |
| 24 | Гайка винта поперечной подачи суппорта | 1Н65.50.101 | ||
| 41 | Червяк | 1Н65.50.180 | ф=16мм | |
| 16 | Корпус гайки поперечного винта | 1Н65.50.032 | ||
| 51 | Колесо коническое | 1Н65.50.179 | Z=29; M=3 | |
| 32 | Колесо зубчатое | 1Н65.50.155 | Z=25; M=3
Z=23; M=3 |
|
| 29 | Колесо зубчатое | 1Н65.50.152 | Z=17; M=3,5 | |
| 30 | Колесо зубчатое | 1Н65.50.153 | Z=17; M=3,5 | |
| 31 | Колесо зубчатое | 1Н65.50.154 | Z=24; M=3 | |
| 92 | Клин каретки | 1А64.05.170 | L=660 мм | |
  |
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 11 | Вал реечный | 1Н65.60.168 | Z=12; M=5 | |
| 61 | Колесо зубчатое | 1М64.60.199 | Z=68; M=3,5 | |
| 195 | Колесо зубчатое | 1М63Б.60.281 | Z=45; M=1
Z=29; M=1 |
|
| 196 | Колесо зубчатое | 1М63Б.60.282 | Z=142; M=1 | |
| 197 | Колесо зубчатое | 1М63Б.60.283 | Z=69; M=1 | |
| 435 | Вал -шестерня | 1Н65.60.161 | Z=18; M=3,5 | |
| 100 | Колесо зубчатое | 1А64.06.398 | Z=51; M=3,5 | |
| 145 | Вал | 1Н65.60.179 | ||
| 143 | Колесо зубчатое | 1А64.06.177 | Z=53; M=3,5 Корзина | |
| 144 | Колесо зубчатое | 1А64.06.178 | Z=32; M=3,5 | |
| 14 | Колесо червячное | 1Н65.60.176 | Z=48; M=3,5 | |
| 14 | Колесо зубчатое | 1Н65.60.176/1 | Z=53; M=3,5 | |
| 146 | Вал | 1Н65.60.180 | ||
| 147 | Колесо зубчатое | 1Н65.60.181 | Z=53; M=3,5 Корзина | |
| 148 | Колесо зубчатое | 1Н65.60.182 | Z=53; M=3,5 Корзина | |
| 149 | Колесо зубчатое | 1Н65.60.183 | Z=42; M=3,5 | |
| 105 | Вал | 1А64.06.403 | ||
| 106 | Колесо зубчатое | 1А64.06.404 | Z=41; M=3,5 | |
| 96 | Колесо зубчатое | 1А64.06.393 | Z=41; M=3,5 | |
| 5 | Колесо зубчатое | 1Н65.60.151/1 | Z=52; M=3,5 | |
| 5 | Колесо зубчатое | 1Н65.60.151/2 | Z=40; M=3,5 | |
| 165 | Вал | 164.06.172 | ||
| 566 | Колесо зубчатое | 1Н65.60.154 | Z=55; M=3,5 | |
| 62 | Вал | 1М64.06.194 | ||
| 112 | Червяк | 1А64.06.437 | ||
| 164 | Колесо зубчатое | 164.06.164 | Z=30; M=3 | |
| 108 | Муфта обгонная | 1Н65.60.170 | Z=28; M=3 | |
| 1 | Втулка | 1М64.60.150 | ||
| 31 | Звездочка | 1М64.60.159 | ||
| 176 | Ролик | 164.07.285 | 3шт | |
| 362 | Стаканчик | 164.07.286 | 6шт | |
| 124 | Корпус гайки маточной | 1А64.06.060 | ||
| 125 | Корпус гайки маточной | 1А64.06.061 | ||
| 28 | Гайка маточная | 1М64.60.102 | 2 полугайки | |
 |
||||
| № по схеме | Наименование | Обозначение |
Описание | Фото |
| 93 | Вал XV | 16М50.70.190 | ||
| 87 | Колесо зубчатое | 16М50.70.184 | Z=57; M=2,5 | |
| 89 | Колесо зубчатое | 16М50.70.186 | Z=54; M=2,75 | |
| 90 | Колесо зубчатое | 16М50.70.187 | Z=52; M=2,75 | |
| 91 | Колесо зубчатое | 16М50.70.188 | Z=52; M=2,5 | |
| 92 | Колесо зубчатое | 16М50.70.189 | Z=57; M=2,75 | |
| 94 | Колесо зубчатое | 16М50.70.191 | Z=45; M=3,5 | |
| 95 | Колесо зубчатое | 16М50.70.192 | Z=55; M=3 | |
| 96 | Колесо зубчатое | 16М50.70.193 | Z=68; M=2,5 | |
| 97 | Колесо зубчатое | 16М50.70.194 | Z=49; M=2,75 | |
| 98 | Колесо зубчатое | 16М50.70.195 | Z=37; M=3 | |
| 99 | Колесо зубчатое | 16М50.70.196 | Z=37; M=3
Z=61; M=2,75 |
|
| 18 | Вал XVI | 1Н65.71.152 | ||
| 58 | Колесо зубчатое | 16М50.70.151 | Z=67; M=2,75 | |
| 61 | Колесо зубчатое | 16М50.70.155 | Z=51; M=2,5 | |
| 62 | Колесо зубчатое | 16М50.70.156 | Z=34; M=2,5 | |
| 360 | Колесо зубчатое | 16М50.70.153 | Z=68; M=2,5 | |
| 360 | Колесо зубчатое | 16М50.70.228 | ||
| 73 | Вал XIV | 16М50.70.168 | ||
| 64 | Колесо зубчатое | 16М50.70.158 | Z=44; M=2,5 | |
| 74 | Колесо зубчатое | 16М50.70.169 | Z=28; M=2,75 | |
| 361 | Колесо зубчатое | 16М50.70.160 | Z=36; M=2,75 | |
| 361 | Колесо зубчатое | 16М50.70.161 | Z=39; M=2,75 | |
| 362 | Колесо зубчатое | 16М50.70.162 | Z=42; M=2,75 | |
| 362 | Колесо зубчатое | 16М50.70.163 | Z=48; M=2,5 | |
| 363 | Колесо зубчатое | 16М50.70.164 | Z=36; M=2,75 | |
| 363 | Колесо зубчатое | 16М50.70.165 | Z=27; M=3,5 | |
| 364 | Колесо зубчатое | 16М50.70.166 | Z=30; M=3 | |
| 364 | Колесо зубчатое | 16М50.70.167 | Z=34; M=2,5 | |
| 19 | Вал XVII | 1Н65.71.151 | ||
| 82 | Колесо зубчатое | 16М50.70.179 | Z=68; M=2,5
Z=36; M=2,5 |
|
| 365 | Колесо зубчатое | 16М50.70.229 | Z=51; M=2,5 | |
| 365 | Колесо зубчатое | 16М50.70.182 | Z=68; M=2,5
Z=57; M=2,5 |
|
| 366 | Колесо зубчатое | 1Н65.71.154 | Z=26; M=2,75 | |
| 366 | Колесо зубчатое | 1Н65.71.155 | Z=51; M=2,5 | |
| 367 | Колесо зубчатое | 16М50.70.181 | Z=34; M=2,5 | |
| 17 | Вал XVIII | 1Н65.71.151 | ||
| 79 | Вал-шестерня XIX | 16М50.70.174 | Z=26; M=2,75 | |
