| Наименование | Обозначение | Описание | Фото | |
| Муфта | 2К52.31.00.064.00.00 | |||
| Вал I оси | 2К52.31.00.031.00.00 | |||
| 13 | Колесо зубчатое | 2К52.31.00.032.00.00 | Z=20; M=2 | |
| 42,45 | Колесо зубчатое | 2К52.31.00.047.00.00 | Z=32; M=2
Z=67; M=2 |
|
| 44 | Колесо зубчатое | 2К52.31.00.057.00.00 | Z=54; M=2 | |
| 43 | Колесо зубчатое | 2К52.31.00.056.00.00 | Z=18; M=2 | |
| Вал II оси | 2К52.31.00.035.00.00 | |||
| 9 | Колесо зубчатое | 2К52.31.00.035.00.00 | Z=33; M=2 | |
| 10 | Колесо зубчатое | 2К52.31.00.036.00.00 | Z=18; M=2 | |
| 11 | Колесо зубчатое | 2К52.31.00.037.00.00 | Z=25; M=2 | |
| 12 | Колесо зубчатое | 2К52.31.00.038.00.00 | Z=42; M=2 | |
| Вал III оси | ||||
| 5 | Колесо зубчатое | 2К52.37.00.055.00.00 | Z=32; M=2 | |
| 6 | Колесо зубчатое | 2К52.37.00.054.00.00 | Z=48; M=2 | |
| 7 | Колесо зубчатое | 2К52.37.00.053.00.00 | Z=55; M=2 | |
| 8 | Колесо зубчатое | 2К52.37.00.052.00.00 | Z=40; M=2 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 14 | Муфта зубчатая | 2К52.33.00.034.00.00 | Z=20; M=2 | |
| 17 | Винт подъема | 2К52.33.01 | L=1018мм Tr 40×6 | |
| 17 | Винт подъема | 2К52.33.02 | L=1345мм Tr 40×6 | |
| Гайка винта подъема | 2К52.33.00.052 | Tr 40×6 | ||
| Гайка винта подъема | 2К52.33.00.051.00.00 | Tr 40×6 | ||

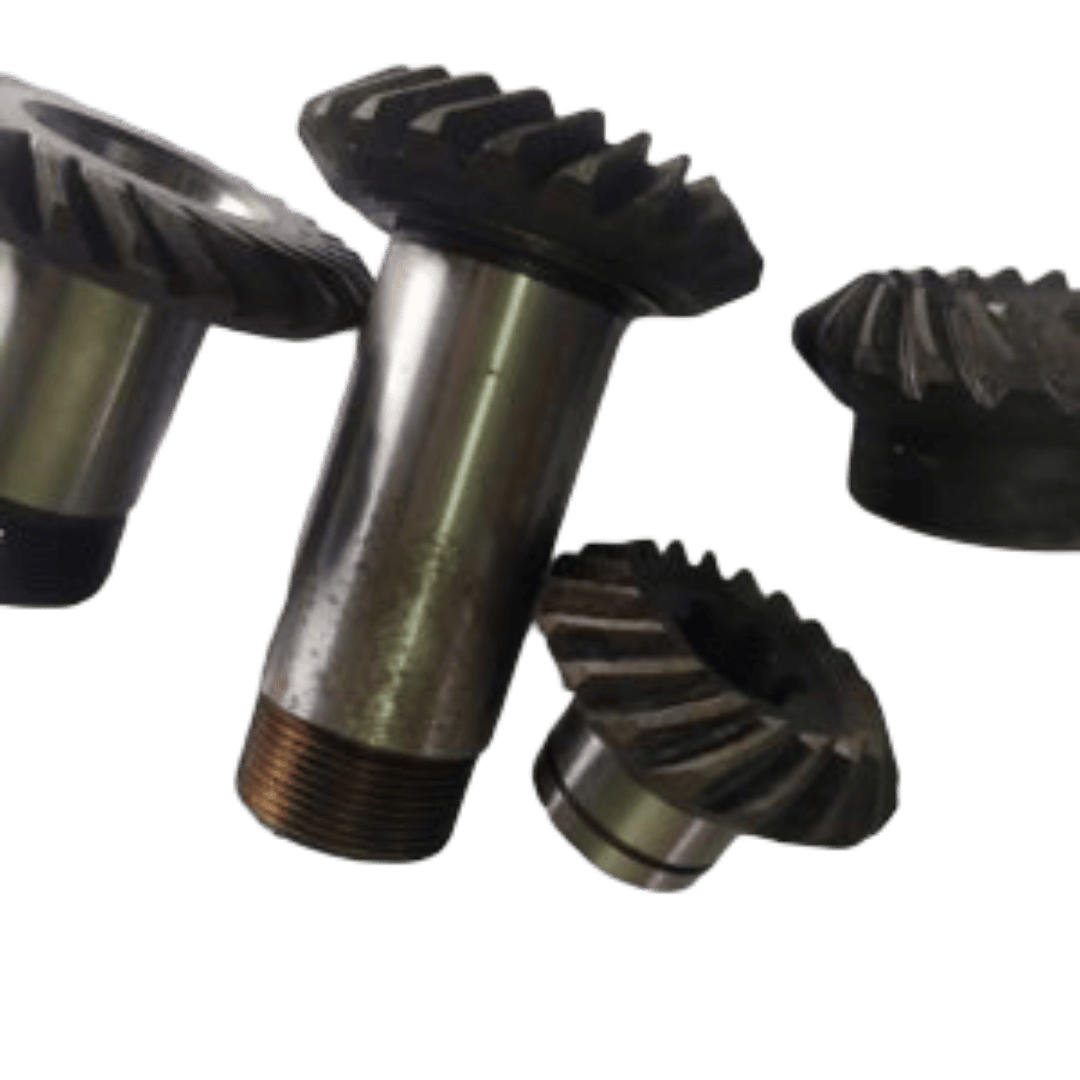

| 16 | Колесо зубчатое коническое | 2К52.33.00.032.00.00 | Z=40; M=1,75 | |
| 15 | Колесо зубчатое коническое | 2К52.33.00.033.00.00 | Z=11; M=1,75 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 26 | Колесо зубчатое | 2К52.51.00.037.00.00 | Z=37; M=2 | |
| 25 | Колесо зубчатое | 2К52.51.00.041.00.00 | Z=23; M=1,5 | |
| 47 | Колесо зубчатое коническое | 2К52.51.00.033.00.00 | Z=19; M=2 | |
| 41 | Колесо зубчатое коническое | 2К52.51.00.034.00.00 | Z=21; M=2 | |
| Муфта | 2К52.51.00.031.00.00 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 39 | Колесо зубчатое коническое | 2К52.42.00.032.00.00 | Z=23; M=2 | |
| 40 | Колесо зубчатое коническое | 2К52.43.00.035.00.00 | Z=25; M=2 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Муфта | 2К52.54.00.048.00.00 | |||
| Муфта | 2К52.54.00.038.00.00 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 27 | Колесо зубчатое | 2К52.52.00.034.00.00 | Z=29; M=2 | |
| Шпиндель | 2К52.52.00.031.00.00 | |||
| 49 | Пиноль шпинделя | 2К52.52.00.032.00.00 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 21 | Колесо зубчатое | 2К52.40.00.035.00.00 | Z=40; M=2 | |
| Колесо зубчатое | 2К52.40.00.039.00.00 | Z=48; M=2 | ||
| Вал | 2К52.40.00.034.00.00 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Вал | 2К52.53.00.042.00.00 | |||
| 28
29 30 |
Блок зубчатых колес | 2К52.53.00.031.00.00 | Z=44; M=1,5
Z=52; M=1,5 Z=37; M=1,5 |
|
| 31
32 |
Блок зубчатых колес | 2К52.53.00.032.00.00 | Z=24; M=1,5
Z=51; M=1,5 |
|
| 33
34 |
Блок зубчатых колес | 2К52.53.00.037.00.00 | Z=35; M=1,5
Z=48; M=1,5 |
|
| 35
36 |
Блок зубчатых колес | 2К52.53.00.038.00.00 | Z=20; M=1,5
Z=28; M=1,5 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| 38 | Червяк | 2К52.54.00.033.00.00 |
| № по схеме | Наименование | Обозначение | Описание | Фото |
| Пружина спиральная | 2К52.55.00.059.00.00 | |||
| 51 | Колесо червячное | 2К52.55.00.081.00.00 | Z=41; M=2 | |
| 50 | Вал-шестерня | 2К52.55.00.078.00.00 | Z=12; M=2 | |
| 52 | Шайба зубчатая | 2К52.55.00.063.00.00 | Z=36 | |
| 53 | Муфта зубчатая | 2К52.55.00.058.00.00 | Z=36 |
