Запчасти к станку 1Н983, 1А983, СА983, РТ983

Гитара зубчатых колес 1Н983.08.000



№ п/п	Наименование	Обозначение	Описание
1	Кожух	1Н983.08.161СН
2	Кожух	1Н983.08.162СН
4	Приклон	1Н983.08.020	Чугун
6	Колесо зубчатое	1Н983.08.150
7	Колесо зубчатое	1Н983.08.152
8	Шайба	1Н983.08.156
9	Крышка	1Н983.08.158
10	Шайба	1Н983.08.159
11	Кольцо	1Н983.08.165
12	Колесо зубчатое	1Н983.08.166
13	Ось	1Н983.08.167
14	Ось	1Н983.08.168
15	Ось	1Н983.08.169
16	Планка	1Н983.08.170
40	Проставок СТПД47-501-72	30х38х8



Станина 1Н983.10.000



№ п/п	Наименование	Обозначение	Описание
1	Кожух	1Н983.10.150СН
2	Кожух	1Н983.10.160СН
3	Колодка	1Н983.10.164СН
4	Кронштейн	1Н983.10.170СН

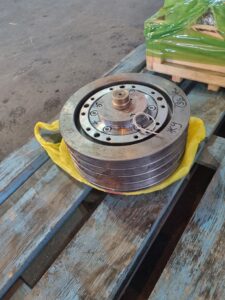

7	Шкив	1Н983.10.022	Материал чугун
8	Плита подмоторная	1Н983.10.023	Материал чугун
9	Кронштейн	1Н983.10.026	Материал чугун
10	Станина	1Н983.10.027	Материал чугун
12	Таблица	1Н983.10.100
16	Вал ходовой	1Н983.10.152
17	Вал переключения	1Н983.10.153
18	Сетка к переднему корыту	1Н983.10.154
19	Сетка к заднему корыту	1Н983.10.155
20	Штуцер	1Н983.10.157
22	Винт	1Н983.10.161
23	Вал	1Н983.10.162
27	Втулка	1Н983.10.166
28	Стакан	1Н983.10.167
29	Крышка	1Н983.10.168
30	Стержень	1Н983.10.169
36	Палец	1Н983.10.174
38	Рукоятка	1Н983.10.176

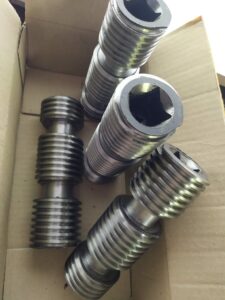

39	Винт ходовой	1Н983.10.177	ТР60х12
41	Вал эксцентриковый	1Н983.10.179
48	Штифт	163.01А.152
49	Втулка	163.01А.210
50	Втулка	163.01А.211
52	Кронштейн задний	1М63.01.024
53	Рейка	1М63.01.150
54	Шпилька	1М63.01.151
55	Заглушка	1М63.01.153
56	Заглушка	1М63.01.154
57	Заглушка	1М63.01.160
58	Втулка	1М63.01.161
59	Крышка	1М63.01.166
60	Рейка	1М63.149.169
65	Опора	1А64.01.042
66	Ухо	1А64.01.045А	Материал чугун
67	Ухо	1А64.01.044	Материал чугун
68	Шайба	1А64.01.193
69	Сетка к заднему корыту	1А64.01.226
70	Сетка к переднему корыту	1А64.01.228
71	Винт	1А64.01.243
72	Прокладка	1А64.01.503
148	Ушко ОСТ 2К-4-91	4.66.05
149	Ремень ГОСТ 1284-68	В-210Т	4шт
160	Присоединение концевое С9-10	Б-С91-15
162	Пробка С98-4	М24х1,5
164	Крышка СТПД-71-500-75	Крышка 155
165	Насос шестеренчатый	ВГ11-11	8л/мин



Станина 1Н983.11.000



№ п/п	Наименование	Обозначение	Описание
1	Кожух	1Н983.11.180СН
2	Кожух	1Н983.11.181СН
3	Колодка	1Н983.11.160СН
4	Кронштейн	1Н983.11.165СН
5	Станина	1Н983.11.020	Материал чугун
6	Кронштейн	1Н983.11.021	Материал чугун
7	Шкив	1Н983.11.022	Материал чугун
8	Плита подмоторная	1Н983.11.023	Материал чугун
15	Вал ходовой	1Н983.11.150
17	Вал переключения	1Н983.11.151	Шестигранный вал
18	Сетка к переднему корыту	1Н983.11.153
19	Сетка к заднему корыту	1Н983.11.154
20	Штуцер	1Н983.11.156
22	Винт	1Н983.11.158
23	Вал	1Н983.11.159
27	Втулка	1Н983.11.161
28	Стакан	1Н983.11.162
29	Крышка	1Н983.11.163
35	Палец	1Н983.11.168
36	Рукоятка	1Н983.11.169
37	Винт ходовой	1Н983.11.170	ТР60х12
38	Рукоятка	1Н983.11.171
39	Вал эксцентриковый	1Н983.11.172
48	Штифт	1М63Б.10.153
49	Втулка	163.01А.210
50	Втулка	163.01А.211
52	Кронштейн задний	1М63.01.024
53	Рейка	1М63.01.150
54	Шпилька	1М63.01.151
55	Заглушка	1М63.01.153
56	Заглушка	1М63.01.154
57	Заглушка	1М63.01.161
58	Втулка	1М63.01.161
59	Крышка	1М63.01.166
60	Рейка	1М63.14Э.169
65	Опора	1А64.01.042	Материал чугун
66	Ухо	1А64.01.045А	Материал чугун
67	Ухо	1А64.01.044	Материал чугун
68	Шайба	1А64.01.193
69	Сетка к заднему корыту	1А64.01.226
70	Сетка к переднему корыту	1А64.01.228
71	Винт	1А64.01.243
72	Прокладка	1А64.01.503



Бабка передняя 1Н983.20.000

№ п/п	Наименование	Обозначение	Описание
1	Вилка	1Н983.20.234СН
2	Вилка	1Н983.20.236СН
3	Сетка	1Н983.20.239СН
4	Вилка	1Н983.20.240СН
5	Кожух левый	1Н983.20.253СН
6	Кожух правый	1Н983.20.254СН
7	Вилка	1Н983.20.275СН
8	Вилка	1Н983.20.280СН
9	Кронштейн	1Н983.20.285СН
10	Шпиндель	1Н983.20.290СН
11	Втулка	1Н983.20.291СН
17	Кронштейн	1Н983.20.022	Материал чугун
19	Фланец	1Н983.20.024	Материал чугун
20	Фланец	1Н983.20.025	Материал чугун
21	Фланец	1Н983.20.026	Материал чугун
23	Фланец	1Н983.20.028	Материал чугун
24	Фланец	1Н983.20.029	Материал чугун
26	Фланец	1Н983.20.032	Материал чугун
30	Втулка	1Н983.20.040	Материал чугун
31	Втулка	1Н983.20.041	Материал чугун
32	Втулка	1Н983.20.042	Материал чугун
33	Втулка	1Н983.20.045	Материал чугун
34	Рычаг	1Н983.20.046	Материал чугун
35	Втулка	1Н983.20.047	Материал чугун
36	Втулка	1Н983.20.048	Материал чугун
37	Втулка	1Н983.20.049	Материал чугун
38	Сектор	1Н983.20.050	Материал чугун
40	Полумуфта	1Н983.20.072	Материал чугун
41	Втулка	1Н983.20.053	Материал чугун
45	Стакан	1Н983.20.060	Материал чугун
46	Фланец	1Н983.20.061	Материал чугун
47	Корпус фильтра	1Н983.20.062	Материал чугун
48	Крышка	1Н983.20.063	Материал чугун
50	Корпус	1Н983.20.065	Корпус
50	Крышка	1Н983.20.066	Крышка корпуса
53	Фланец	1Н983.20.068	Материал чугун
54	Фланец	1Н983.20.069	Материал чугун
55	Втулка	1Н983.20.070	Материал чугун
56	Сухарь	1Н983.20.101	Бронза ОЦС 5-5-5
63	Таблица	1Н983.20.115
64	Таблица	1Н983.20.116
65	Таблица	1Н983.20.191
76	Колесо зубчатое	1Н983.20.153



77	Колесо зубчатое	1Н983.20.154
78	Колесо зубчатое	1Н983.20.155
79	Колесо зубчатое	1Н983.20.158
80	Муфта зубчатая	1Н983.20.160
81	Колесо зубчатое	1Н983.20.161
82	Колесо зубчатое	1Н983.20.165
83	Колесо зубчатое	1Н983.20.166
84	Колесо зубчатое	1Н983.20.167
85	Колесо зубчатое	1Н983.20.168
86	Колесо зубчатое	1Н983.20.169
87	Колесо зубчатое	1Н983.20.173
89	Вал	1Н983.20.179
92	Вал	1Н983.20.186
93	Вал	1Н983.20.187
94	Валик	1Н983.20.188
95	Валик	1Н983.20.189
96	Проставка	1Н983.20.193
97	Проставка	1Н983.20.195
98	Проставка	1Н983.20.196
99	Проставка	1Н983.20.197
102	Сухарь	1Н983.20.201
103	Гайка	1Н983.20.202
104	Замок	1Н983.20.203
105	Муфта	1Н983.20.205
106	Шайба	1Н983.20.206
107	Обойма	1Н983.20.208
108	Копир	1Н983.20.209
109	Палец	1Н983.20.211
110	Камень	1Н983.20.212
111	Палец	1Н983.20.213
112	Гайка	1Н983.20.214
114	Рукоятка	1Н983.20.216
115	Ступица	1Н983.20.217
116	Рейка	1Н983.20.219
117	Кулачок	1Н983.20.220
118	Стакан	1Н983.20.221
119	Поддон	1Н983.20.222
120	Рейка	1Н983.20.224
121	Гайка	1Н983.20.227
122	Крышка	1Н983.20.228
123	Палец	1Н983.20.230
124	Палец	1Н983.20.231
125	Стакан	1Н983.20.232
133	Колесо зубчатое	1Н983.20.244
123	Колесо зубчатое	1Н983.20.245
143	Труба	1Н983.20.260
144	Кожух	1Н983.20.261
146	Штифт	1Н983.20.263
147	Колесо зубчатое	1Н983.20.264
148	Вал	1Н983.20.265
149	Колесо зубчатое	1Н983.20.266
150	Вал	1Н983.20.267
151	Вал	1Н983.20.268
152	Колесо зубчатое	1Н983.20.269
153	Колесо зубчатое	1Н983.20.270
156	Втулка	1Н983.20.273



157	Вал	1Н983.20.274
159	Вал	1Н983.20.276
160	Вал	1Н983.20.277
161	Втулка	1Н983.20.278
162	Вал	1Н983.20.279
164	Колесо зубчатое	1Н983.20.281
165	Колесо зубчатое	1Н983.20.282
166	Колесо зубчатое	1Н983.20.283
167	Вал	1Н983.20.284
169	Стойка	1Н983.20.286
170	Колесо зубчатое	1Н983.20.287
171	Колесо зубчатое	1Н983.20.288
172	Вал	1Н983.20.289
173	Вал	1Н983.20.292
174	Колесо зубчатое	1Н983.20.293	На вал 292й идёт 2шт
175	Вал	1Н983.20.294
177	Шпонка	1Н983.20.296
700	Труба	1Н983.20.300
701	Втулка	1Н983.20.301
197	Шкив	РТ25.02.032	Материал чугун
198	Кольцо контактное	РТ25.02.100
199	Катушка	РТ25.02.101
200	Винт	РТ25.02.102
201	Корпус электромагнита	РТ25.02.180
202	Фиксатор	РТ25.02.181
203	Фланец	РТ25.02.182А
204	Толкатель	РТ25.02.183
205	Ось	РТ25.02.184
206	Гайка	РТ25.02.185
207	Якорь	РТ25.01.20.150
208	Стакан	РТ25.02.193А
209	Проставка	РТ25.02.195
210	Ось	РТ25.02.201
211	Кольцо	РТ25.02.205
212	Фланец	РТ25.02.206
213	Проставка	РТ25.02.207
214	Проставка	РТ25.02.209
215	Проставка	РТ25.02.210
216	Кольцо	РТ25.02.211
217	Проставка	РТ25.02.213
218	Планка	РТ25.02.218
219	Диск фрикционный	РТ25.02.506
220	Втулка	РТ25.02.508
221	Планка	РТ25.02.511
222	Щеткодержатель	РТ25.02.512
226	Винт	РТ25.02.564
230	Заглушка	1А64.02.288
232	Планка	1А64.02.744
233	Рычаг	1А64.19.165
234	Ось	1А64.19.166
235	Валик	1А64.19.167
236	Ось	1А64.19.169
239	Втулка	1С64.02.032
240	Винт	1С64.02.177
241	Таблица	1М63.21.414
245	Корпус фильтра	1М63.21.038
246	Пробка	1М63.21.456
248	Стойка	165.02.381
570	Камень Д69-1	Камень 16
572	Пружина Д64-500	Пружина 4
580	Стержень Д64-500	6х275
585	Ступица Д64-500	Ступица 1
588-592	Кольцо С92-9	Кольцо 4,6,8,10,12
620	Муфта Р91-500	28х30
646	Фильтр Г41-2 0.12 Г41-22





Задняя бабка 1Н983.30.000



1	Мостик	1Н983.30.032	Материал Чугун
4	Пластина	1Н983.30.153
5	Пружина	1Н983.30.160
7	Планка	1Н983.30.164
8	Болт	1Н983.30.165
9	Щиток	1Н983.30.164
10	Щиток	1Н983.30.166
11	Щиток	1Н983.30.168
15	Прокладка	1Н983.30.500
16	Прокладка	1Н983.30.500
20	Рукоятка	163.03.152А
21	Нижний сухарь	163.03.154
24	Гайка	1М63.03.037
25	Фланец	1М63.03.023
26	Корпус задней бабки	1М63.03.028
27	Гайка	1М63.03.031
28	Маховик	1М63.03.032
30	Пиноль	1М63.03.150
31	Винт	1М63.03.223
33	Корпус подшипника	1М63.03.168
34	Ось	1М63.03.169
35	Корпус подшипника	1М63.03.172
36	Пружина	1М63.03.179
37	Штифт	1М63.03.180
38	Лимб	1М63.03.181
39	Втулка	1М63.03.182
40	Винт	1М63.03.184
41	Верхний сухарь	1М63.03.185
42	Платик	1М63.03.188
44	Шпонка	1М63.03.200
45	Винт	1М63.03.201
46	Клин	1М63.03.202
47	Зажим	1М63.03.204
48	Винт	1М63.03.209
49	Пробка	1М63.03.210
50	Винт	1М63.03.211
92	Ручка МН4-64	95х20



Гитара зубчатых колес 1Н983.34.000



1	Кожух	1Н983.34.152СН
2	Кожух	1Н983.34.153СН
4	Приклон	1Н983.34.020
7	Колесо зубчатое	1Н983.34.150
8	Крышка	1Н983.34.151
11	Колесо зубчатое	1Н983.34.154
12	Колесо зубчатое	1Н983.34.155
13	Шайба	1Н983.34.156
14	Шайба	1Н983.34.157
15	Кольцо	1Н983.34.158
16	Ось	1Н983.34.159
17	Ось	1Н983.34.160
18	Планка	1Н983.34.161
19	Таблица	1Н983.34.162
20	Таблица	1Н983.34.232



Суппорт1Н983.40.000



1	Защитное устройство	1А64.16СГ
3	Салазки поворотные	1Н983.40.028
4	Ползушка	1Н983.40.022
5	Гайка	1Н983.40.032
6	Кронштейн задний	1Н983.40.029
7	Верхняя часть суппорта	1Н983.40.030
8	Втулка	1Н983.40.031
12	Крышка	1Н983.40.151
13	Шайба	1Н983.40.152
14	Кронштейн	1Н983.40.154
15	Щиток	1Н983.40.155
16	Кронштейн	1Н983.40.157
17	Клин	1Н983.40.162
18	Клин	1Н983.40.163
19	Эксцентрик	1Н983.40.164
20	Втулка	1Н983.40.165
21	Сухарь	1Н983.40.166
22	Кронштейн	1Н983.40.167
23	Упор	1Н983.40.168
24	Упор	1Н983.40.169
25	Щиток	1Н983.40.170
26	Планка	1Н983.40.178
27	Винт	1Н983.40.181
28	Планка	1Н983.40.182
29	Вал	1Н983.40.183
30	Колесо зубчатое	1Н983.40.184	Идёт 2 шт
31	Прокладка	1Н983.40.500
32	Прокладка	1Н983.40.501
	Комплектуется резцедельжательем 1М63 в сборе



Устройство для автоматического нарезания резьбы 1Н983.41.000

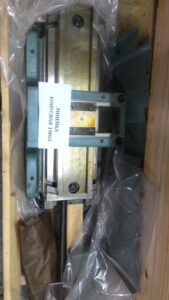

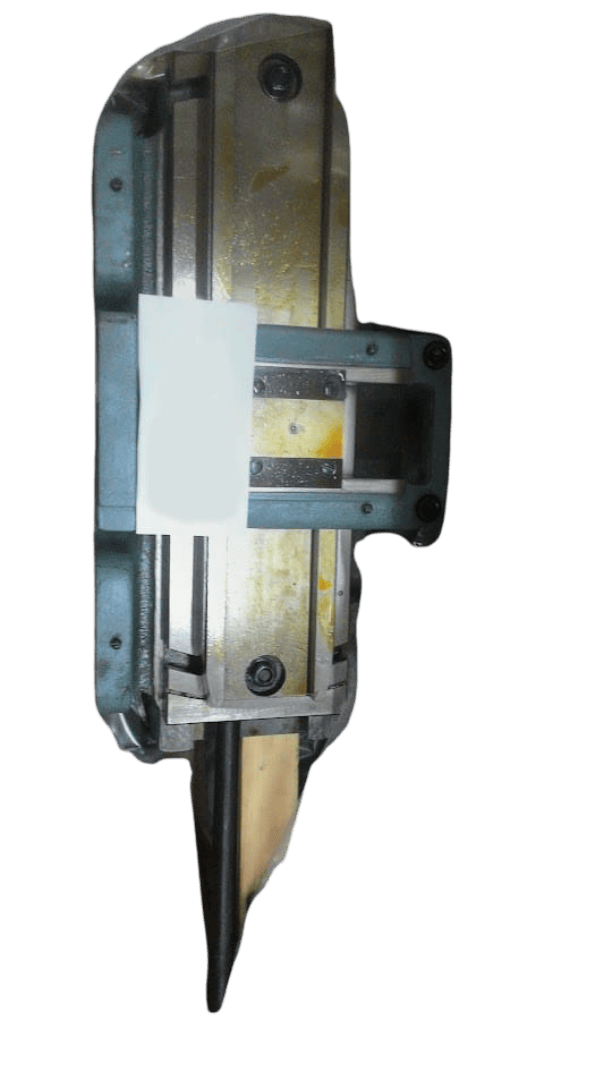

Конусная линейка У39.44.000



1	Линейка	У39.44.023
3	Кронштейн	У39.44.024
4	Салазки	У39.44.026
5	Кронштейн	У39.44.027
6	Кронштейн	У39.44.028
10	Трубка	У39.44.154	Идёт 2 шт
12	Винт	У39.44.153
13	Кожух	У39.44.155
14	Нониус	У39.44.156
15	Клин	У39.44.157
16	Тяга	У39.44.158
17	Камень	У39.44.159
18	Винт	У37.44.151	Идёт 2 шт
19	Прижим	У37.44.156
21	Ползун	У38.44.024
22	Планка	165.05.153
23	Планка	У38.44.164
24	Гайка	У38.44.165
25	Винт	У38.44.167
26	Винт	У38.44.169
27	Ось	У38.44.168
28	Клин	У38.44.169
29	Винт	У38.44.171	Идёт 2шт
94	Кнопка СТПД66-500-81	2-П27

Каретка 1Н983.50.000

1	Щиток	1Н983.50.167СН
3	Кожух	1Н983.50.190СН
4	Кронштейн	1Н983.50.208СН
5	Маслораспределитель	1Н983.50.210СН
6	Маслораспределитель	1Н983.50.211СН
10	Корпус каретки	1Н983.50.020
11	Ползушка	1Н983.50.021
12	Стакан	1Н983.50.022
13	Втулка	1Н983.50.024
14	Втулка	1Н983.50.025
15	Корпус гайки	1Н983.50.026
16	Втулка	1Н983.50.027
17	Втулка	1Н983.50.028
18	Кронштейн	1Н983.50.029
22	Фланец	1Н983.50.020
23	Втулка	1Н983.50.035
33	Гайка	1Н983.50.100
34	Гайка	1Н983.50.101
35	Щиток	1Н983.50.102
36	Скребок	1Н983.50.103
37	Щиток	1Н983.50.104
38	Скребок	1Н983.50.105
39	Колпачок	1Н983.50.106
46	Колесо зубчатое	1Н983.50.151
47	Колесо зубчатое	1Н983.50.151	Идёт 2шт
48	Ось	1Н983.50.152	Идёт 2шт
50	Лимб	1Н983.50.156
51	Щиток	1Н983.50.159
52	Компенсатор	1Н983.50.160
53	Сухарь	1Н983.50.161
54	Ось	1Н983.50.162
55	Червяк	1Н983.50.163
56	Клин	1Н983.50.164
57	Пластина	1Н983.50.165
58	Крышка	1Н983.50.166
59	Планка	1Н983.50.169
60	Пластинка	1Н983.50.170	Идёт 2шт
61	Пластинка	1Н983.50.171
62	Планка	1Н983.50.172
63	Винт	1Н983.50.173
64	Планка зажимная	1Н983.50.174
65	Пластинка	1Н983.50.176
66	Пластина	1Н983.50.177
71	Винт	1Н983.50.184
72	Кольцо пружинное	1Н983.50.185
73	Крышка	1Н983.50.188
74	Болт	1Н983.50.189
75	Скребок	1Н983.50.191
76	Вставка	1Н983.50.200
77	Пластина	1Н983.50.201
78	Щиток	1Н983.50.202
79	Пластина	1Н983.50.203
80	Пластина	1Н983.50.204
81	Щиток	1Н983.50.205
82	Винт	1Н983.50.206
83	Винт ходовой	1Н983.50.207
84	Планка	1Н983.50.209
85	Планка	1Н983.50.212
104	Планка	1Н983.40.178
112	Корпус насоса	1М63.41Э.022
122	Кольцо	1М63.41Э.505
123	Рукоятка	1А64.05.220
127	Муфта зубчатая	1А64.5.224
128	Кольцо	1А64.06.364
224	Маслоуказатель	I 30	М39х1,5





Фартук 1Н983.60.000



1	Щиток	1Н983.60.157СН
	Фартук 1М63 доработка
4	Корпус полугайки	1Н983.60.021
5	Корпус полугайки	1Н983.60.022
6	Фланец	1Н983.60.024
8	Кронштейн	1Н983.60.026
	Гайка	1Н983.60.110	ТР60х12
	Палец	1Н983.60.151
	Планка	1Н983.60.153
	Планка	1Н983.60.154





Коробка подач 1Н983.70.001



	Фланец	1Н983.70.023
	Фланец	1Н983.70.024
	Сектор зубчатый	1Н983.70.025
	Таблица	1Н983.70.100
	Таблица	1Н983.70.101
	Вал	1Н983.70.150
	Труба	1Н983.70.151
	Шестерня	1Н983.70.152
	Вал управления	1Н983.70.154	1175мм
	Муфта	1Н983.70.155
	Шестерня	1Н983.70.156





Коробка подач 1Н983.72.000



5	Корпус	1Н983.72.020
6	Фланец	1Н983.72.021
7	Сектор зубчатый	1Н983.72.022
8	Сектор зубчатый	1Н983.72.023
9	Втулка	1Н983.72.024
14	Втулка	1Н983.72.151
15	Крышка	1Н983.72.152
16	Вал управления	1Н983.72.153
17	Вал	1Н983.72.154



Коробка реверса 1Н983.73.000



1	Вилка	1Н983.73.164СН
2	Фильтр паяный	1Н983.73.178СН
5	Корпус	1Н983.73.020
8	Фланец	1Н983.73.021
8	Фланец	1Н983.73.023
9	Кронштейн	1Н983.73.024
10	Крышка	1Н983.73.025
11	Втулка	1Н983.73.026
12	Втулка	1Н983.73.027
13	Сектор зубчатый	1Н983.73.028
14	Сектор зубчатый	1Н983.73.029
20	Колесо зубчатое	1Н983.73.150
21	Колесо зубчатое	1Н983.73.151
22	Вал	1Н983.73.152
23	Ось	1Н983.73.153
24	Таблица	1Н983.73.154
25	Планка	1Н983.73.155
26	Ось	1Н983.73.156
27	Водило	1Н983.73.157
28	Сухарь	1Н983.73.158
29	Колесо зубчатое	1Н983.73.159
30	Колесо зубчатое	1Н983.73.160
31	Фланец	1Н983.73.161
32	Крышка	1Н983.73.162
33	Ступица	1Н983.73.163
34	Проставка	1Н983.73.164
35	Проставка	1Н983.73.166
36	Валик	1Н983.73.167
37	Колесо зубчатое	1Н983.73.168
38	Винт	1Н983.73.169
39	Винт	1Н983.73.170
40	Вал	1Н983.73.171
41	Колесо зубчатое	1Н983.73.172
42	Муфта	1Н983.73.173
43	Колесо зубчатое	1Н983.73.174
44	Валик	1Н983.73.175
45	Винт	1Н983.73.176
46	Кольцо	1Н983.73.177
50	Фланец	1Н983.73.181
73	Втулка	1Н983.72.024
76	Пробка	1М63.07.302
78	Шайба	16К30.70.222
79	Стержень	16К30.70.210





Охлаждение 1Н983.77.000СБ



1	Труба	1Н983.77.156СН
4	Планка	1Н983.77.021
5	Планка	1Н983.77.022
14	Планка	1Н983.77.157
15	Планка	1Н983.77.158
45	Колено шарнирное А65 500	А1\2	2шт
46	Колено шарнирное А65 500	Б1\2
	Электронасос	П-22



Патрон 1Н983.90.000



1	Корпус	1Н983.90.168СН	Идёт 2шт на станок
4	Сухарь	1Н983.90.151	Идёт на патрон 8шт
5	Винт	1Н983.90.151	Идёт на патрон 4шт ТР50х6 левая
6	Колесо зубчатое	1Н983.90.154
7	Фланец	1Н983.90.155
8	Кулачок	1Н983.90.156	Идёт на патрон 4шт
10	Шпонка	1Н983.90.160
11	Ползушка	1Н983.90.161	Идёт на патрон 4шт
12	Диск	1Н983.90.162
13	Ползушка	1Н983.90.161	Идёт на патрон 4шт
14	Диск	1Н983.90.164
